Paris 15 - Stade Jean Bouin (20 000 places)

Emmanuelle Borne, Le Courrier de l'architecte, 23-11-2011

Visite | Les atours du stade Jean Bouin, à Paris, signés Lamoureux & Ricciotti

Particularité du stade Jean Bouin : la couverture en BFUP conçue par Rudy Ricciotti en collaboration avec Lamoureux & Ricciotti ingénierie, dont la pose vient de commencer. Débuté en juin 2011 pour une livraison prévue en septembre 2012, le chantier permettra à l’équipement de passer d’une capacité de 5.000 places non couvertes à 20.000 places couvertes.

(...)

http://lecourrierdelarchitecte.com/arti … 692b8679da

Quelques photos supplémentaires de la fameuse résille en BFUP + photos du chantier (automne 2011).
Pour rappel, les trous de la résille du toit sont remplis par des capsules de verre. En revanche la résille des façades est visiblement très différente de celle du toit.



Panneaux de l'enveloppe du toit:





















Panneaux de l'enveloppe des façades (qui seront de moins en moins ajourés au fur et à mesure qu'on se rapproche du toit):









Chantier (automne 2011):

















Leon-Grosse.fr & Le Courrier de l'Architecte.com

Dernière modification par parcdesprinces (15-02-2012 16:24:33)

Quelques photos récentes du chantier :


































Leon-Grosse.fr & renover.jeanbouin.free.fr

Dernière modification par parcdesprinces (15-02-2012 16:18:10)

Il y a non seulement un écart mais en plus la couleur n'est pas respectée par rapport au rendu. A moins que les pigeons s'en chargent ?

tuguesh a écrit:

Il y a non seulement un écart mais en plus la couleur n'est pas respectée par rapport au rendu.

Sur certains rendus officiels (et plutôt réalistes je trouve) diffusés par la Mairie de Paris fin 2009-début 2010, l'enveloppe était bel et bien grise:

Les voici (j'avais bien fait de les sauvegarder car la Mairie les a supprimé de son album officiel Picasa):





























Mairie de Paris




D'ailleurs, j'avais le souvenir que ces rendus étaient extraits d'une vidéo... mais je ne la retrouve pas (bref, suis plus très sur (??))


---------


Bonus:

Deux photos supplémentaires récentes:





Leon-Grosse.fr

Quelques photos du jour....

c'est vrai que les nervures ne cachent pas  grand chose de la structure

http://www.lemoniteur.fr/181-innovation … jean-bouin

extraits

Puzzle de béton fibré et de verre en toiture pour le nouveau stade Jean-Bouin
Olivier Baumann | 07/05/2012 | 15:46 | Innovation chantiers

L’enveloppe du nouveau stade Jean-Bouin à Paris est constituée de 3 600 panneaux en béton fibré ultraperformant de grandes dimensions. En toiture, ils associent des inclusions de verre et répondent à un véritable défi technique.

« Le BFUP n’avait jamais été marié au verre, et la toiture n’était du coup pas constructible au sens des DTU ». C’est la conception du joint d’étanchéité entre le béton et le verre qui a poussé les réflexions techniques le plus loin.

Autre contrainte technique : la couverture, portée par 74 fléaux métalliques dont le porte-à-faux atteint 40 m, forme un large auvent au-dessus des gradins. Il fallait vérifier sa résistance aux vents turbulents.
Sous des vents de 200 km/h, pour pouvoir suivre les déformations des souples fléaux, les panneaux de Ductal, rigides, devaient être liaisonnés aux fléaux par des attaches rotulées.

Quelques photos plus ou moins récentes :



20-Minutes.fr


L'Equipe.fr

---






Le Parisien.fr

---








Leon-Grosse.fr

Dernière modification par parcdesprinces (15-05-2012 09:28:12)

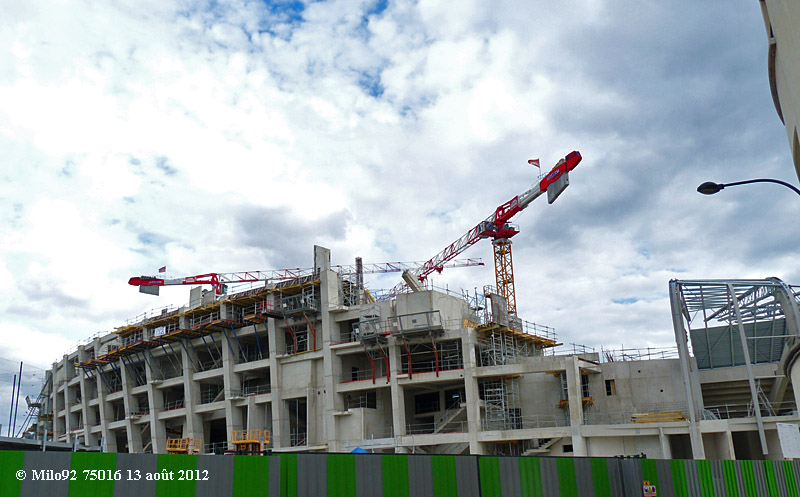

Photos du jour, le gros œuvre est presque terminé...









© Milo
