#126 20-03-2014 13:56:26

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

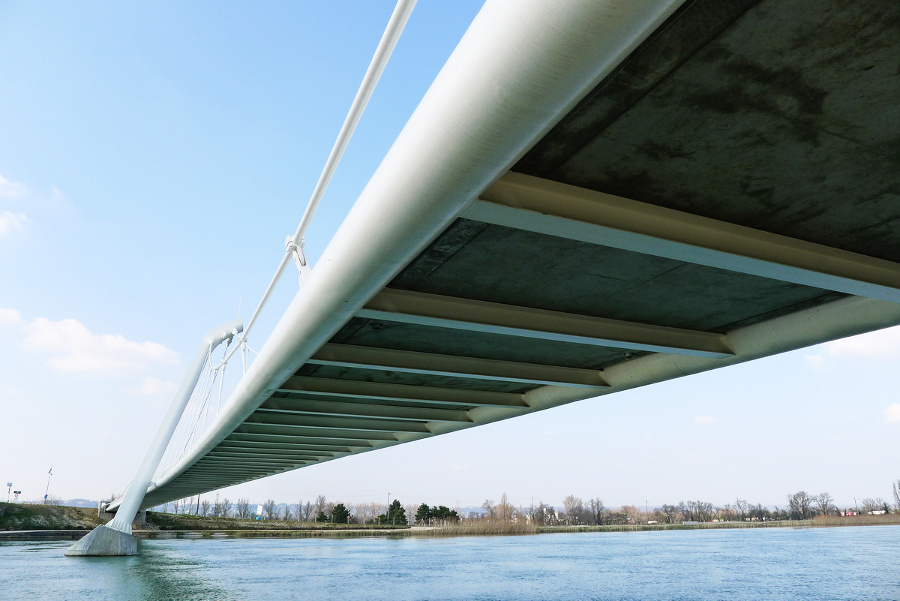

Passerelle de Décines
... enfin dans la BDD

http://www.pss-archi.eu/photos/membres/1062/l/1395319813jeq.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1395319843hjh.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1395319859tmy.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1395319887mje.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1395319932eft.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1395319962dft.jpg
© Garbougnat

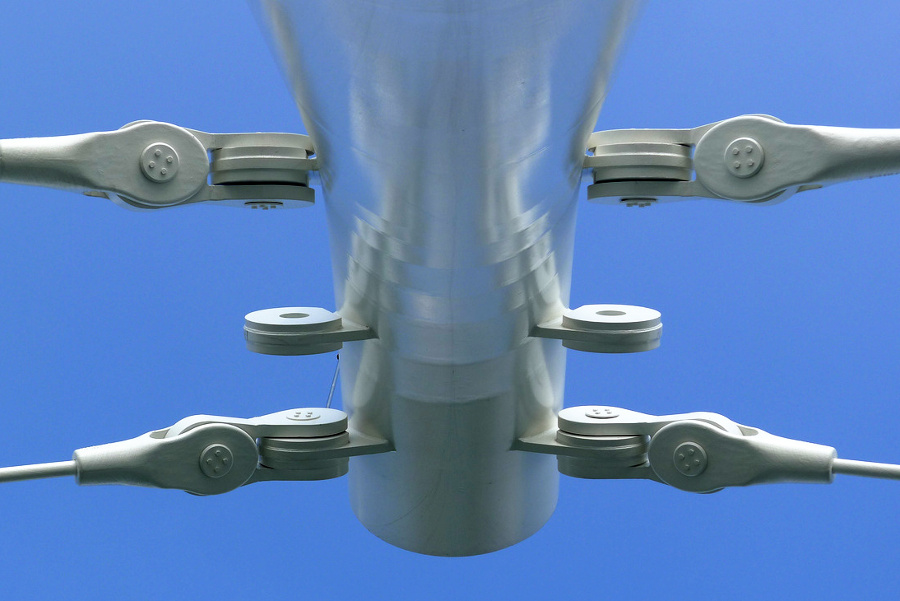

http://www.pss-archi.eu/photos/membres/1062/l/1395319948sef.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1395319976ied.jpg
© Garbougnat

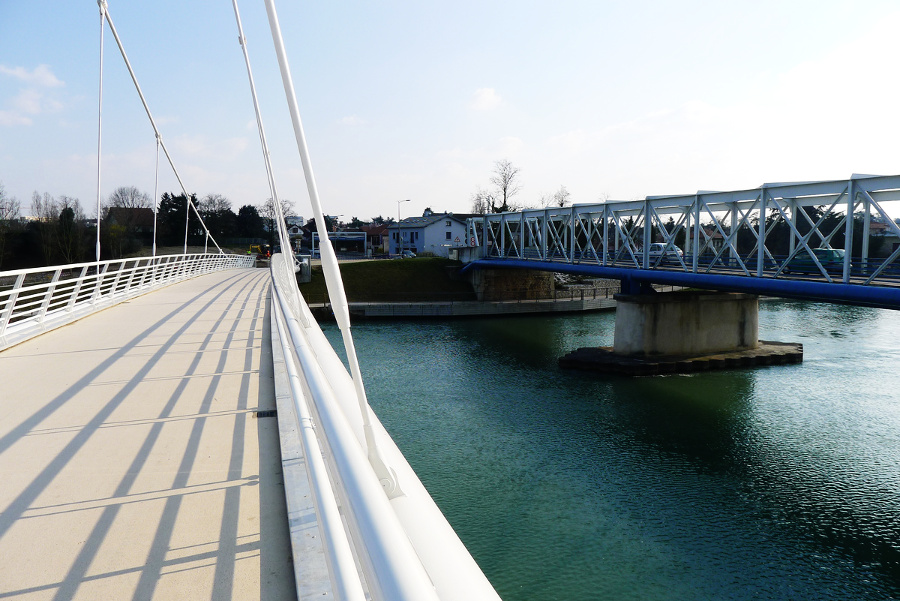

http://www.pss-archi.eu/photos/membres/1062/l/1395319990wvr.jpg
© Garbougnat

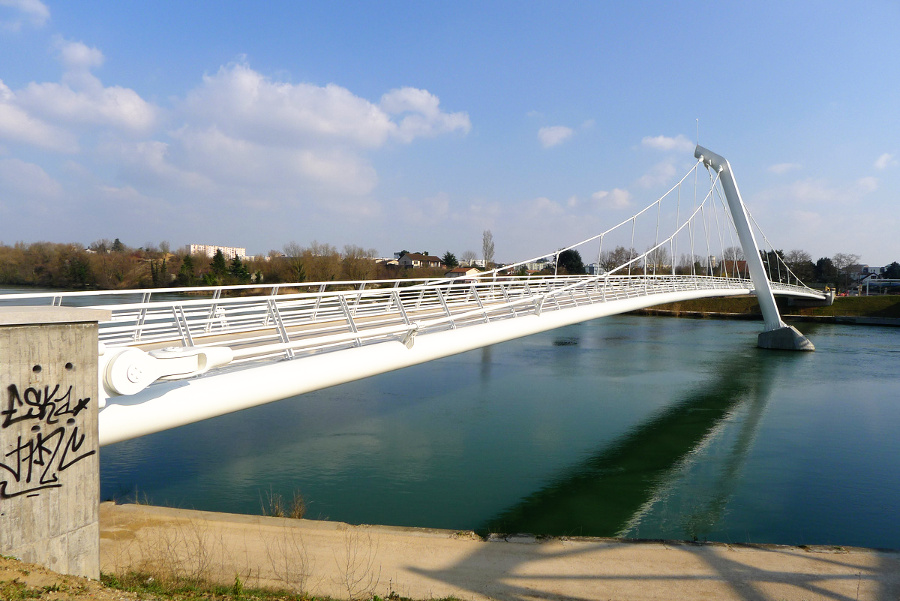

http://www.pss-archi.eu/photos/membres/1062/l/1395320006avp.jpg
© Garbougnat

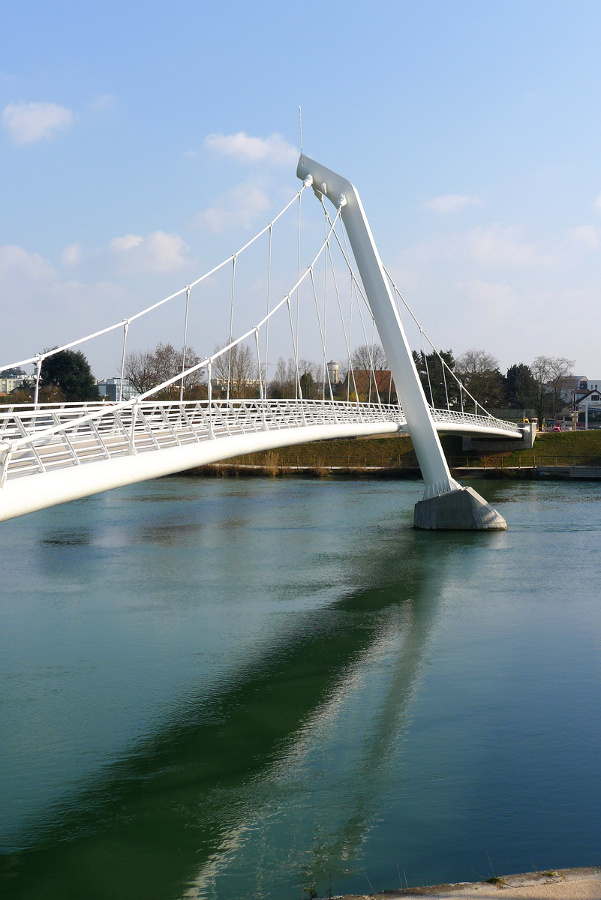

http://www.pss-archi.eu/photos/membres/1062/l/1395320026vue.jpg
© Garbougnat

Hors ligne



#127 30-05-2014 13:40:14

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

http://www.lyonmag.com/article/65178/le … ndissement

Le pont Schuman relie enfin le 4e et le 9e arrondissement
LyonMag - 28-05-2014

Depuis mardi la deuxième travée du pont est en train d'être fixée sur ses appuis définitifs. Mais les travaux ont pris du retard notamment à cause de la météo, et devraient s'achever mi-octobre après le coulage de la dalle et la pose des revêtements.

La mobilité d'une rive à l'autre sera alors renforcée car aujourd'hui le pont Masaryk est à sens unique et ne permet donc pas le passage du 9e au 4e arrondissement.

Une vision idyllique que ne partage pas l'association "Défense Gillet-Masaryk". Dans un communiqué de presse diffusé au même moment que la visite du chantier, les opposants au pont Schuman dénoncent "les impacts sonores, de pollution" dus aux "chantiers qui n'en finissent plus dans ce quartier". L'association accuse le coût de ces travaux estimé selon eux à 65 millions d'euros pour un pont qui ne sera "pas utile" puisqu'il ne permettra pas de fluidifier la circulation.

Hors ligne



#128 30-05-2014 18:32:10

gege
Tour Montparnasse
Date d'inscription: 21-09-2006
Messages: 1698

Re: Grand Lyon - Les ponts et passerelles

Juste une petite question...j'aimerais bien savoir quel types de véhicules utilisent les opposants au pont ?.

Hors ligne



#129 11-06-2014 10:09:21

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

En effet gege  A8 .

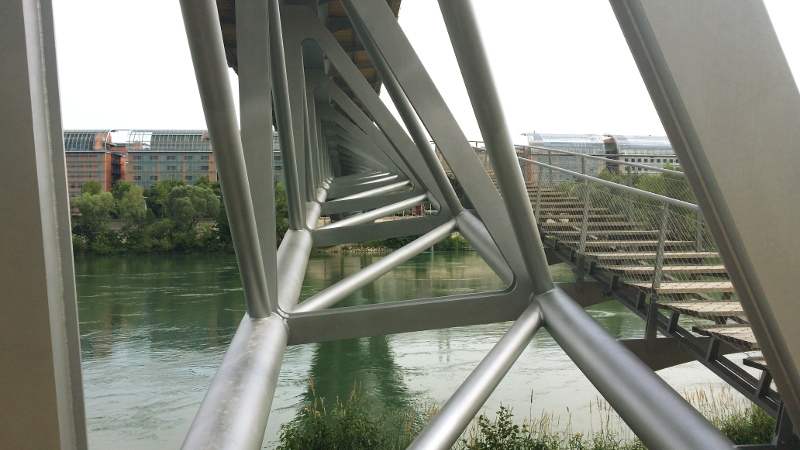

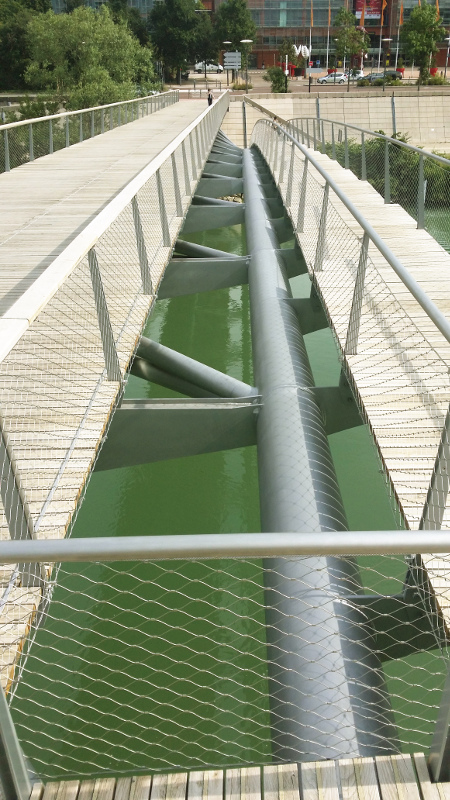

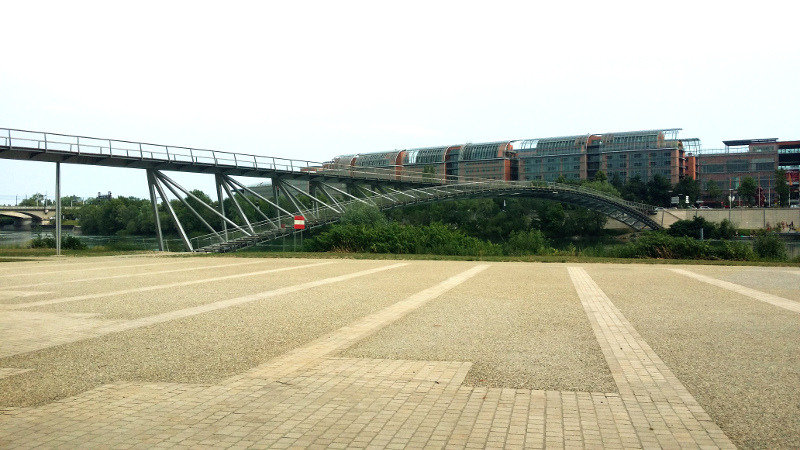

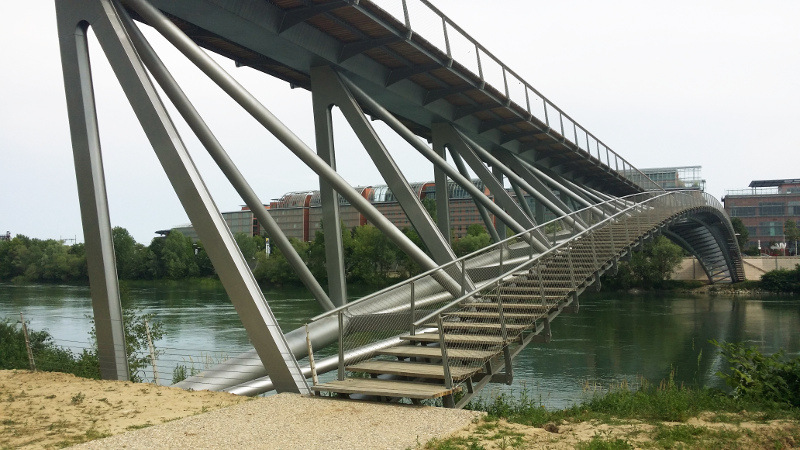

Passerelle de la Paix

http://www.pss-archi.eu/photos/membres/1062/l/1402474049plg.jpg
© Garbougnat

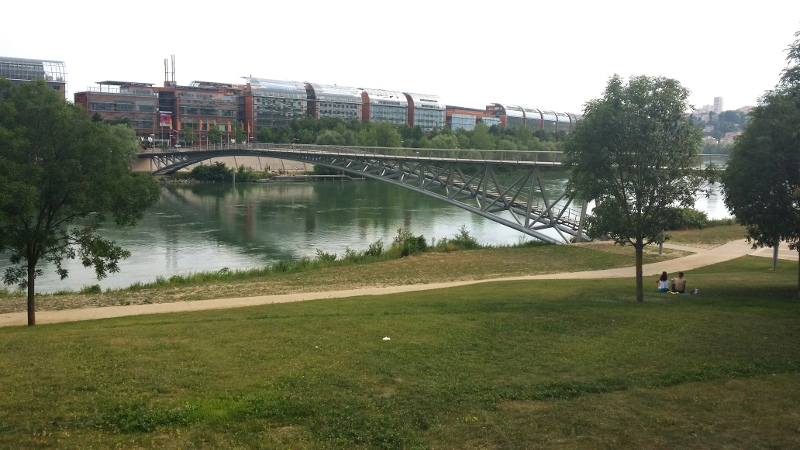

http://www.pss-archi.eu/photos/membres/1062/l/1402473990xph.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1402474020riy.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1402474006hxc.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1402474035mra.jpg
© Garbougnat

Hors ligne



#130 19-06-2014 21:30:22

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

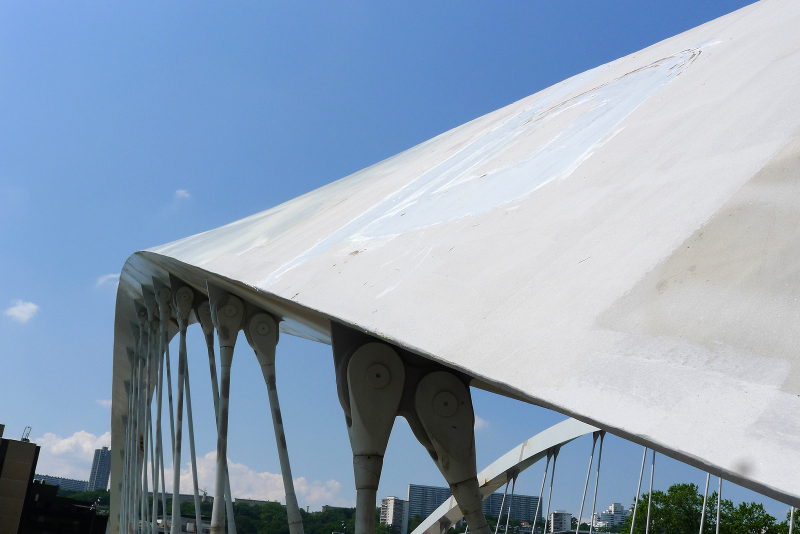

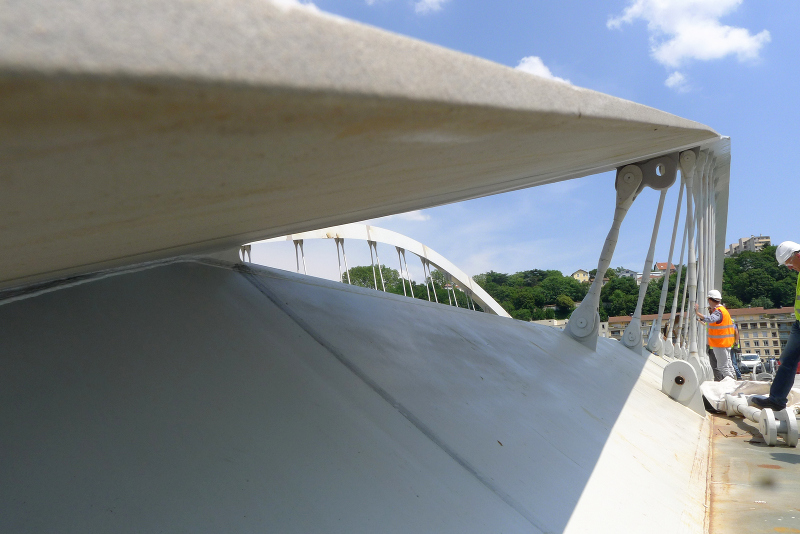

Pont Schuman
Visité ce jour, un petit teasing

http://www.pss-archi.eu/photos/membres/1062/l/1403206112ipa.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1403206072ait.jpg
© Garbougnat

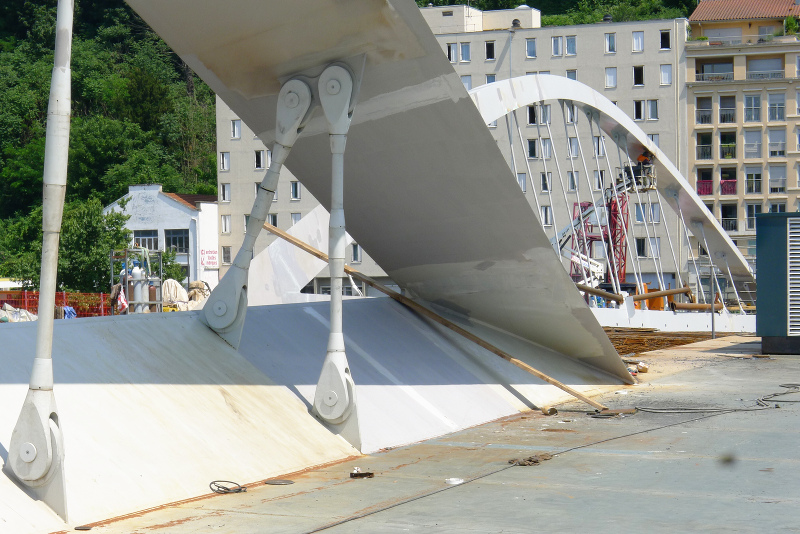

http://www.pss-archi.eu/photos/membres/1062/l/1403206089kac.jpg
© Garbougnat

...

Hors ligne



#131 25-06-2014 14:00:45

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

Pont Schuman

Autres infos :
Asymétrie
pour quelques cm, les travées sont asymétriques : en effet, les quais ont du être relevés pour assurer deux chenaux de navigations (relevage maxi toléré par les ABF : 1m en rive gauche / 1m40 en rive droite) et ils ne sont toutefois pas à la même hauteur au final.

Soudures
L'épaisseur des tôles varie de 25 à 75 mm. La complexité des formes à imposé de faire des soudure pleine épaisseur par un seul coté (au lieu de souder de part et d'autre de la tôle), c'est à dire que l'espace à combler avec la soudure pouvait faire jusqu'à 75mm de profondeur sur autant de largeur et ce sur des dizaines de mètre en longueur cumulée.

Transport
Lors du transport sur barge, le Pont Kitchener-Marchand a été le plus dur à franchir : le premier tablier est passé avec une marge de 300 mm et le second avec une marge de seulement 50mm !

Chenaux de navigation
Du fait de la pile centrale, le chenal a du être divisé en deux. Le perré (mur oblique formant la base du quai) rive droite a du être reculé de près d'un mètre sur une longueur de 180m afin de compenser hydrauliquement la présence de la pile.
Lors de sa construction cette pile a du être modifiée suite à la venue d'un renard (encore lui). Un renard est une voie d'eau passant sous le batardeau. La semelle de la pile a du être modifiée pour inclure un épais bouchon de béton.

Dragage
10% des 30000 tonnes de matériaux extraits contenaient des métaux lourds comme de l'arsenic. Ces 30000 tonnes ont été évacuées par barges et traitées dans les Bouches du Rhône. Le traitement des ces métaux lourds a engendré un coût de 5M€ sur les 35M€ du projet (hors voirie d'accès).

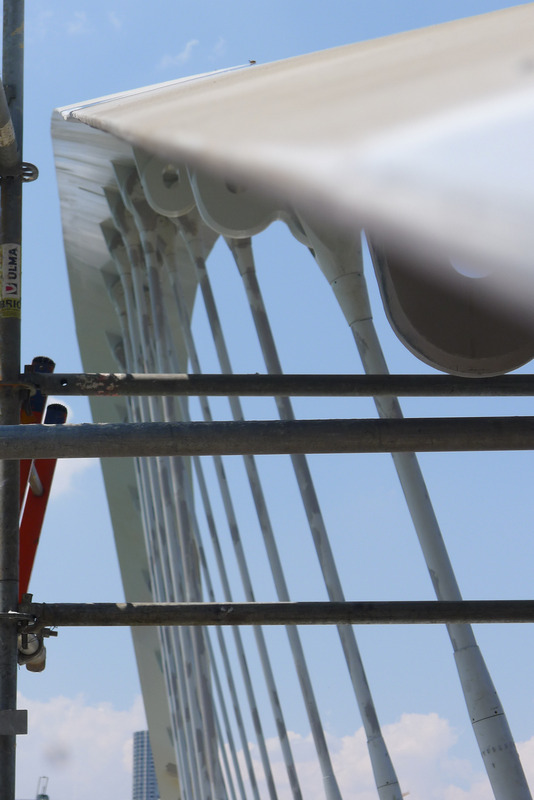

Forme des arches et des suspentes
La section des arches variant en continu et risquant d'entraîner un voilage ou un flambage, les suspentes ont été disposées en V afin de pouvoir compenser finement la torsion des arches. Le tablier transmet ses efforts au centre, sur la pile centrale, d'où la finesse des arches au niveau des quais.

Eclairage

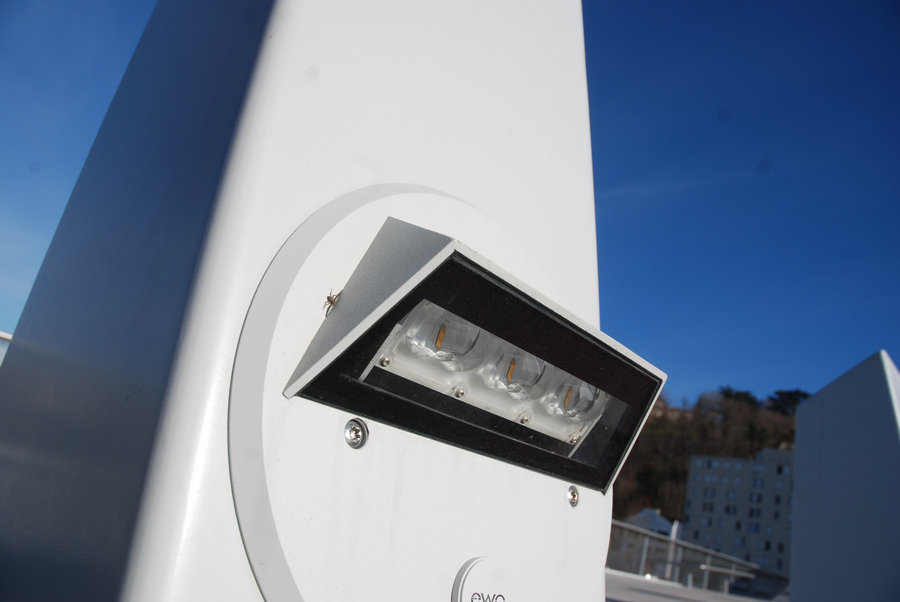

l'éclairage de la chaussée se fera au moyen de spots disposés à 40cm du sol et diffusant une lumière tangentielle, et non pas par des poteaux. Des lentilles spéciales permettent de focaliser le faisceau lumineux et évitent l’éblouissement des usagers. Les trottoirs seront éclairés par des sources disposées dans les gardes corps. Les arches seront éclairées indirectement en réfléchissant la lumière de la chaussée et des trottoirs.

Abords et accès
Les ABF ont imposé que le tablier accoste les quais à angle droit afin de limiter l'effet tunnel des quais bas.
La rue de la gare d'eau a été redressée et le square refait du coté de la maison bourgeoise. La présence de cette gare d'eau est rappelée par la conservation d'une partie du chenal d'accès.

Plus d'info sur cette gare d'eau sur le site Gertrude (inventaire du patrimoine régional) ou sur Géoportail.

http://fourina.free.fr/PSS/divers/1954-2014_vaise_schuman_gare_d_eau.jpg
fond de carte cliché IGN 1954

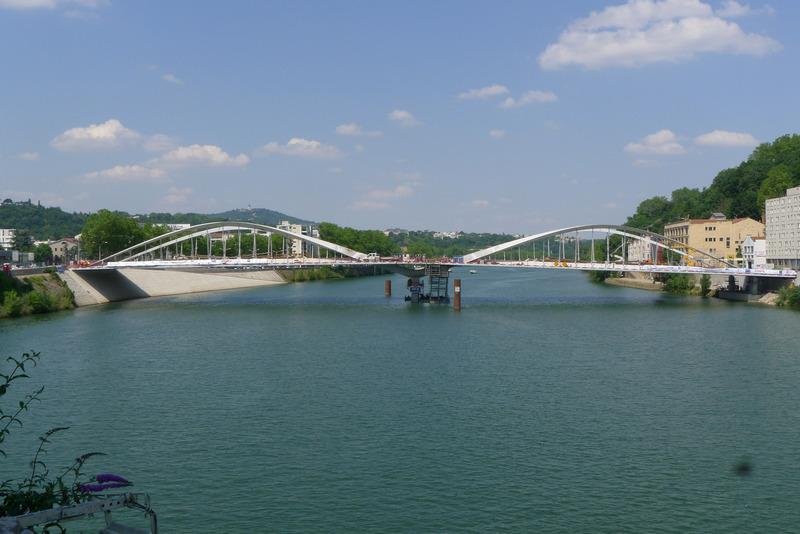

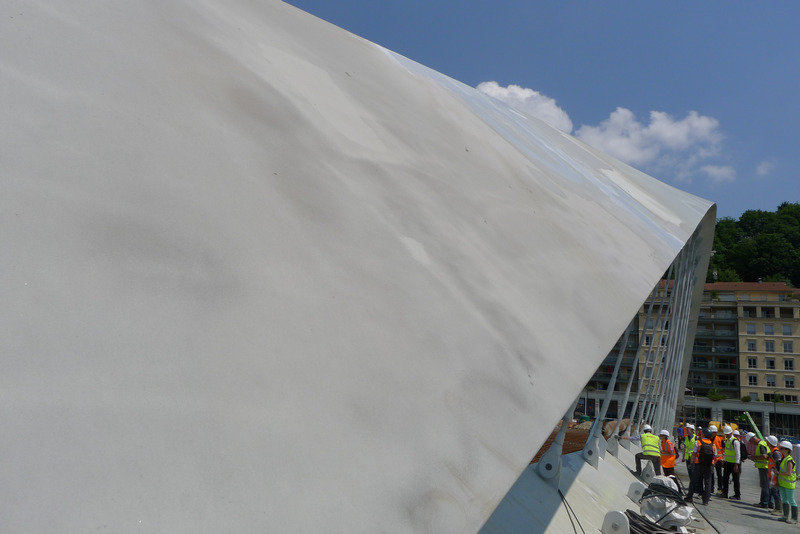

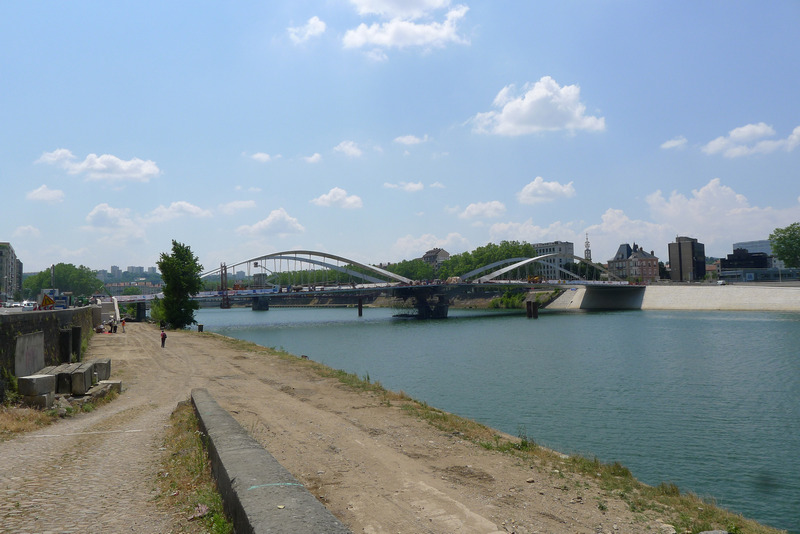

Quelques photos :

http://www.pss-archi.eu/photos/membres/1062/l/1403686630yaw.jpg
© Garbougnat

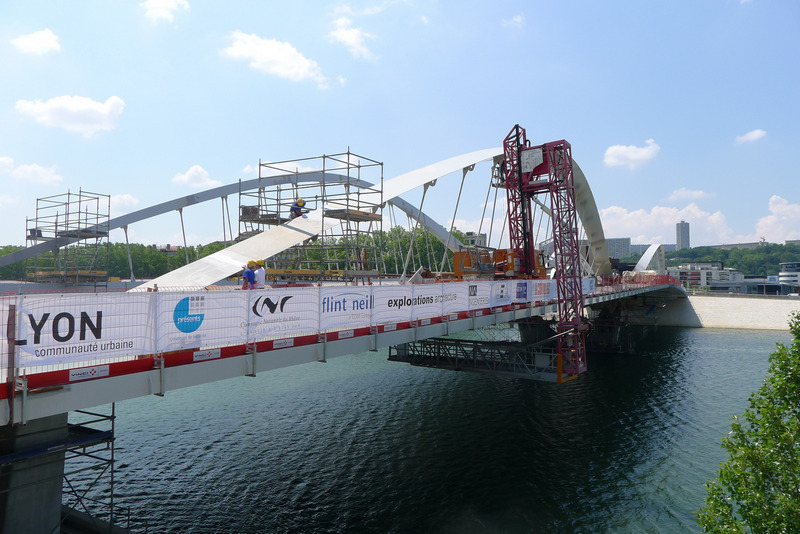

http://www.pss-archi.eu/photos/membres/1062/l/1403688880wqs.jpg
© Garbougnat


La dalle sera coulée début juillet

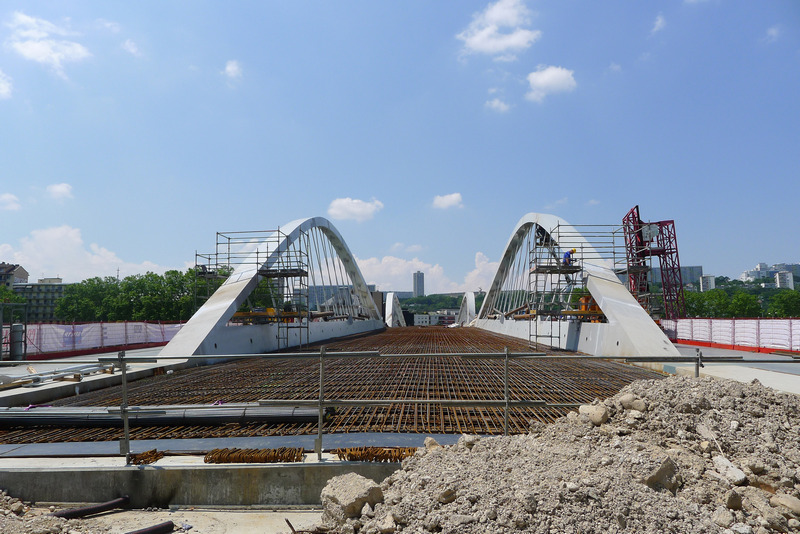

http://www.pss-archi.eu/photos/membres/1062/l/1403688890lbb.jpg
© Garbougnat


http://www.pss-archi.eu/photos/membres/1062/l/1403688898dya.jpg
© Garbougnat


http://www.pss-archi.eu/photos/membres/1062/l/1403688906iya.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1403688914mhv.jpg
© Garbougnat

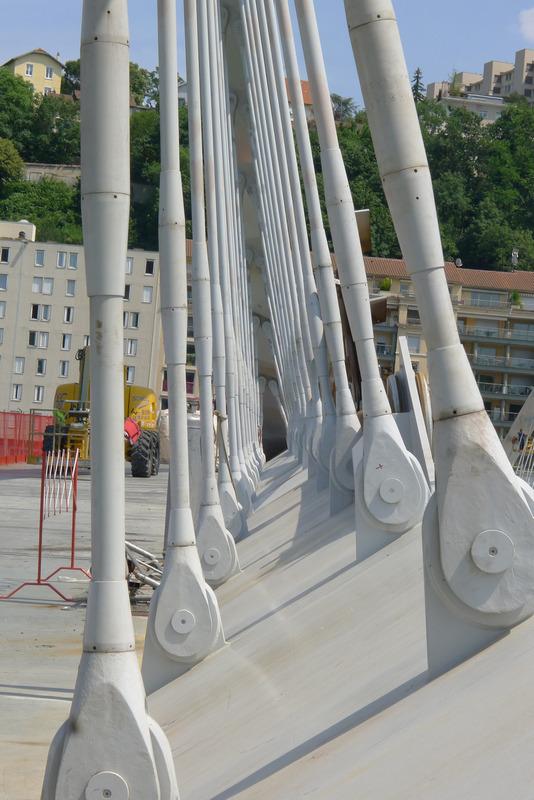

http://www.pss-archi.eu/photos/membres/1062/l/1403688921cym.jpg
© Garbougnat

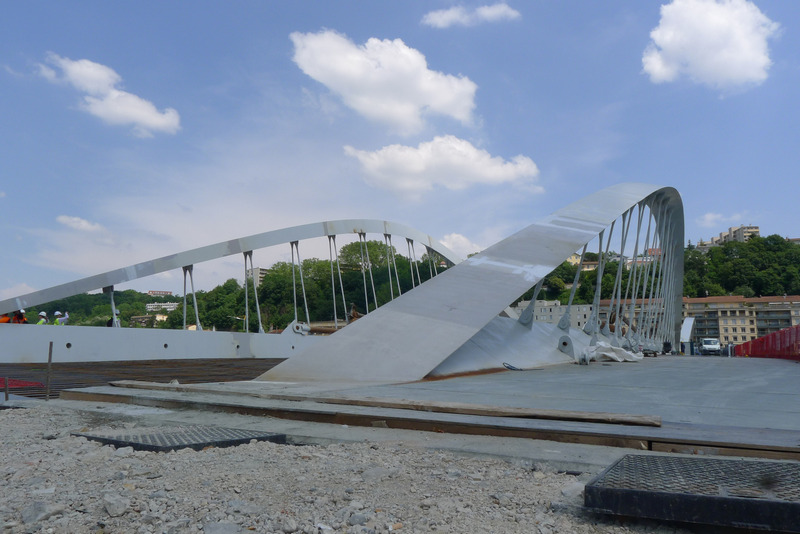

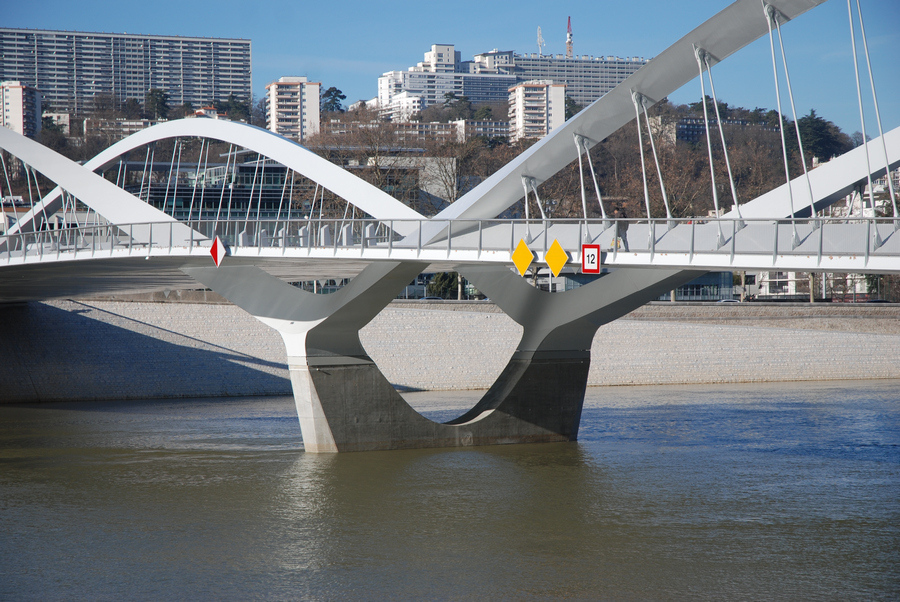

Les bases des arches sont très épaisses au niveau de la pile centrale ...

http://www.pss-archi.eu/photos/membres/1062/l/1403689001mpi.jpg
© Garbougnat

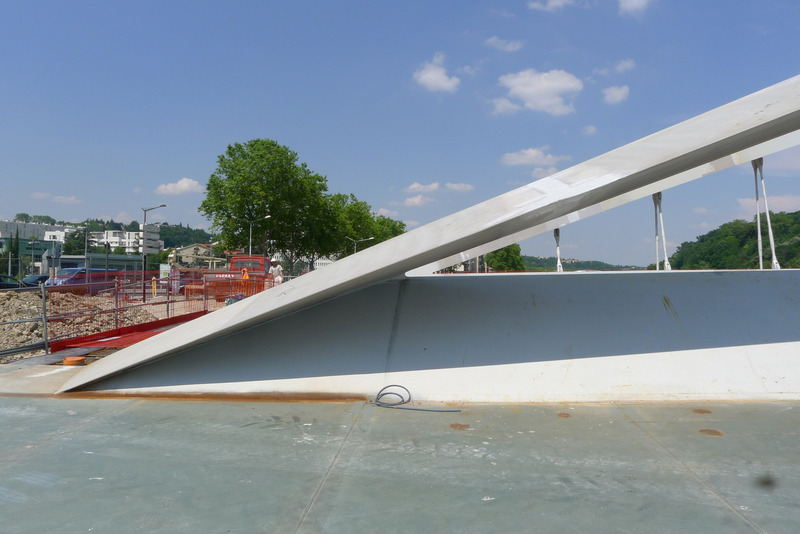

... et beaucoup plus fines au niveau des quais.

http://www.pss-archi.eu/photos/membres/1062/l/1403688929ubl.jpg
© Garbougnat

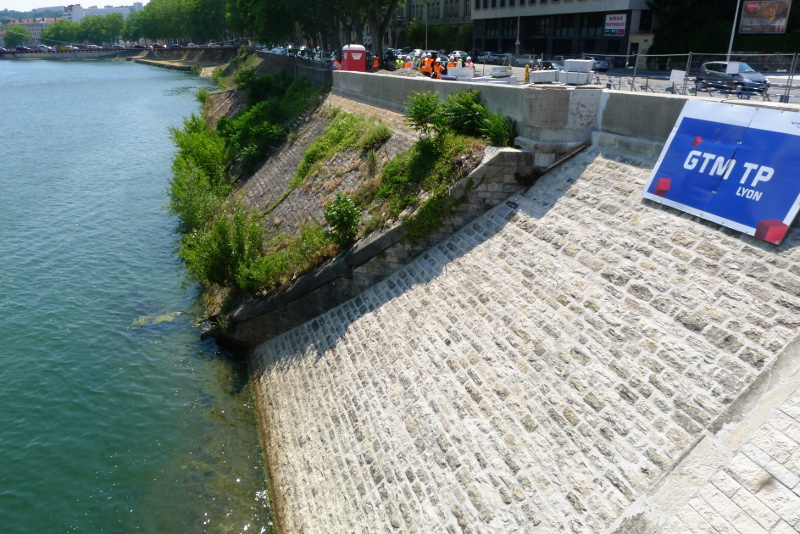

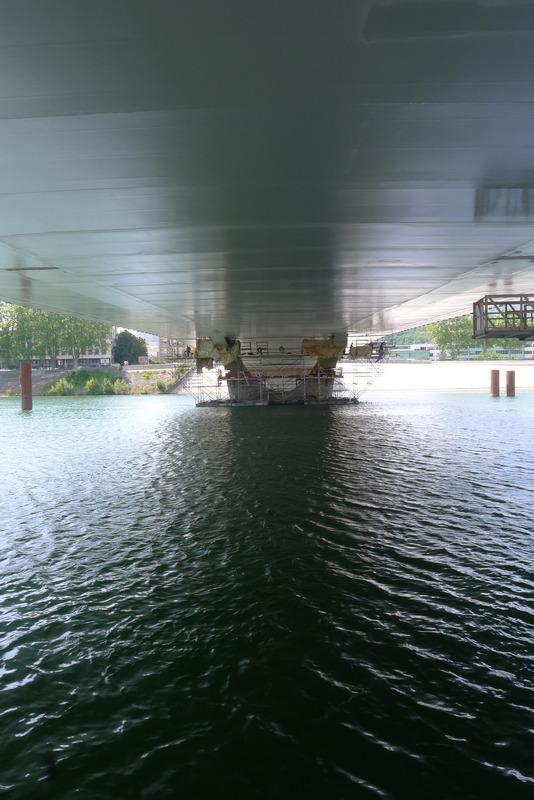

Le nouveau perré et le partie aval de l'entrée de la Gare d'eau de Vaise (1902 - 1970)

http://www.pss-archi.eu/photos/membres/1062/l/1403697563icj.JPG
© Garbougnat


http://www.pss-archi.eu/photos/membres/1062/l/1403688934ald.jpg
© Garbougnat


http://www.pss-archi.eu/photos/membres/1062/l/1403688942gqm.jpg
© Garbougnat


http://www.pss-archi.eu/photos/membres/1062/l/1403688950cgp.jpg
© Garbougnat

Hors ligne



#132 01-07-2014 22:04:44

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

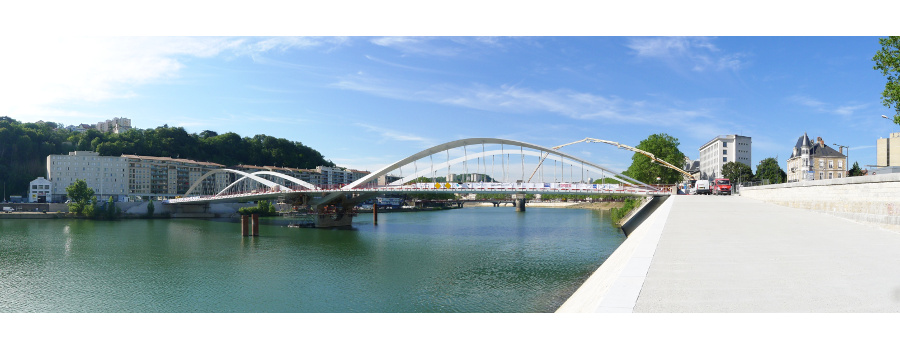

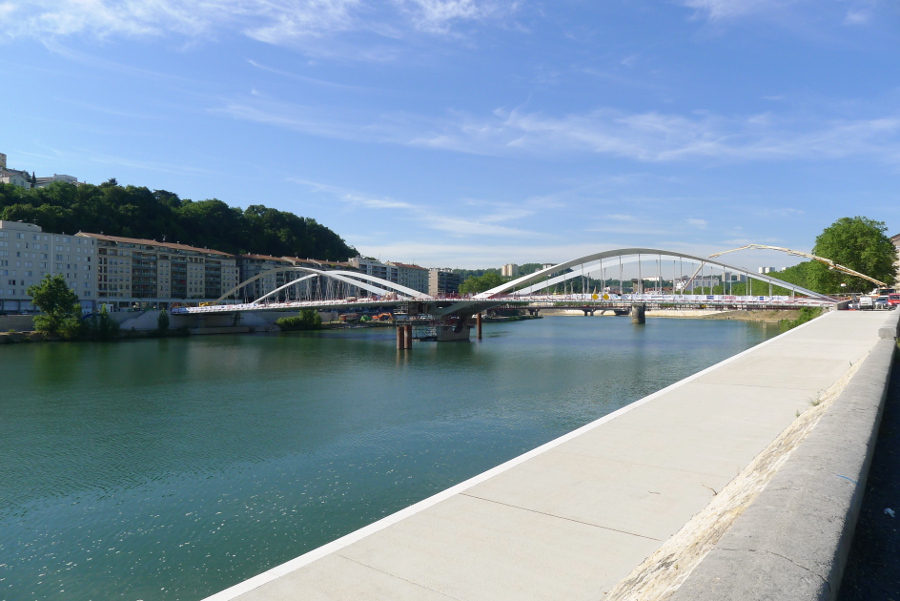

Pont Schuman

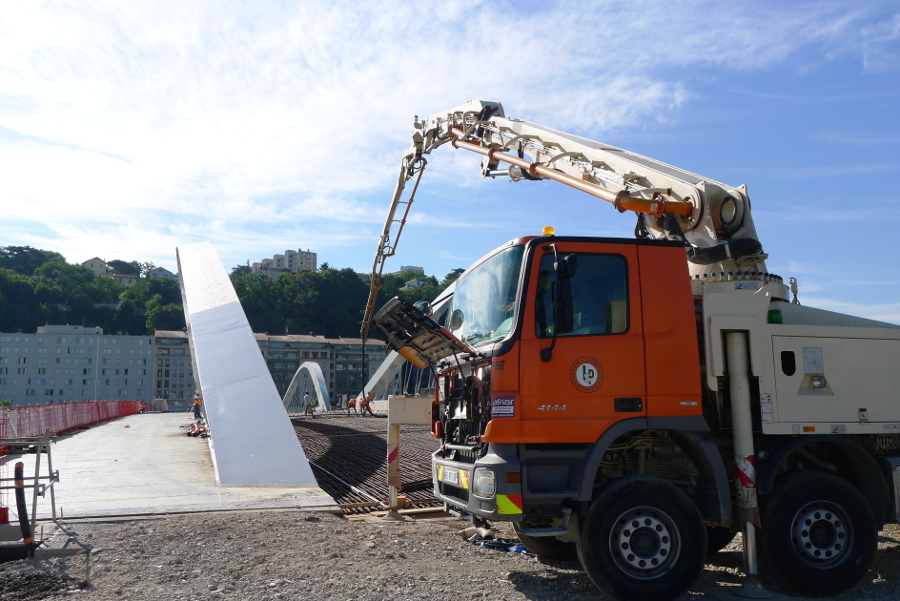

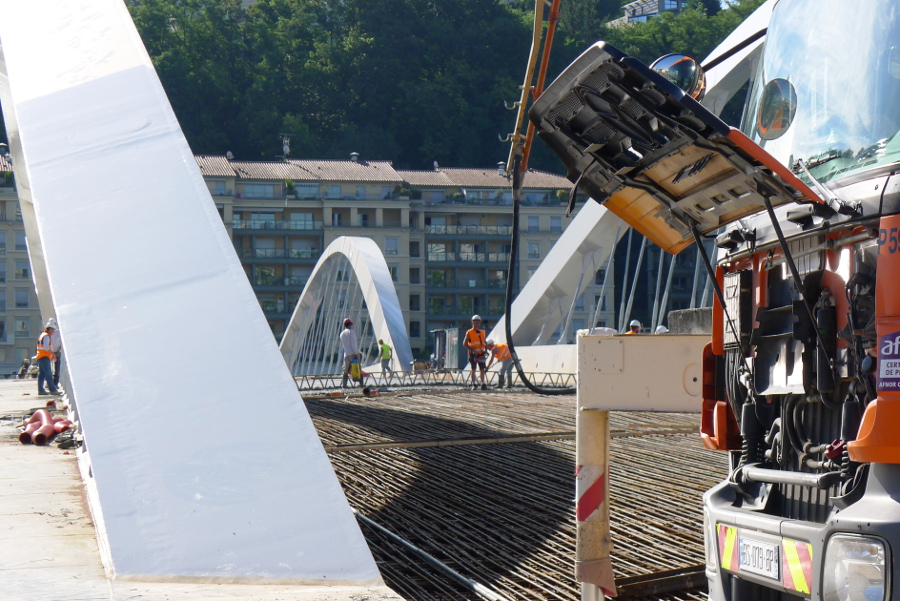

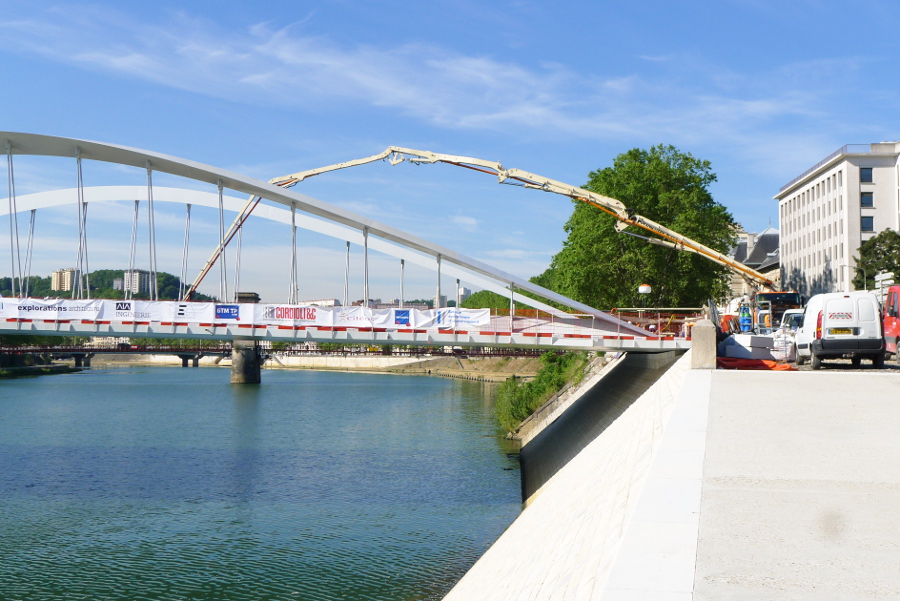

Coulage du béton ce matin (ça a du commencer hier)

http://www.pss-archi.eu/photos/membres/1062/l/1404244772wgq.JPG
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1404244760pcg.JPG
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1404244749evp.JPG
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1404244787rjr.JPG
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1404244716yrq.jpg
© Garbougnat

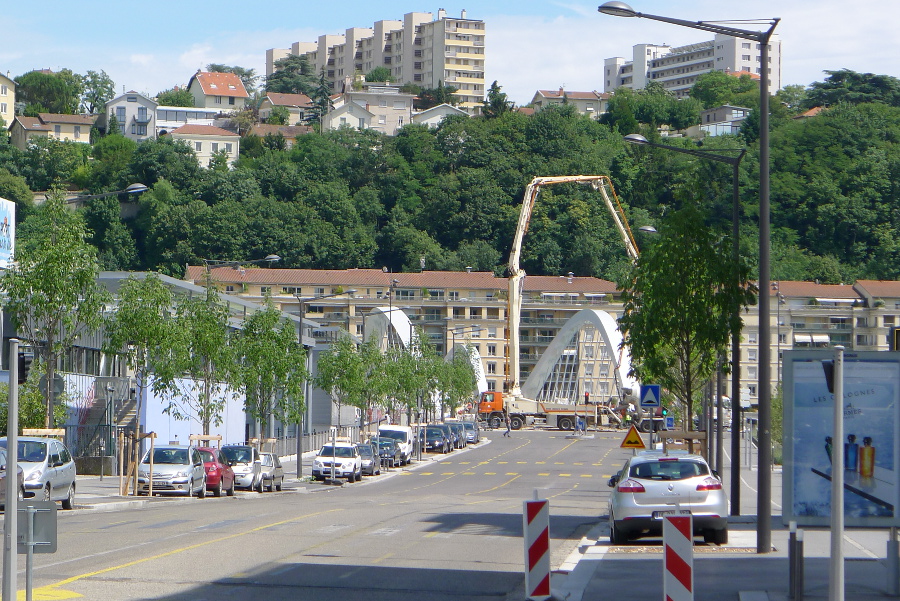

La rue de la gare d'eau, désormais bien rectiligne.
http://www.pss-archi.eu/photos/membres/1062/l/1404244692lul.JPG
© Garbougnat

Hors ligne



#133 03-07-2014 00:33:33

le renard
Modérateur carnassier
Lieu: Lyon
Date d'inscription: 17-01-2006
Messages: 18945
Immeubles: 867
Photos: 1253
Site web

Re: Grand Lyon - Les ponts et passerelles

Merci pour le topo et les photos, Garbougnat. La finesse de l'ouvrage est bluffante ! D2

Garbougnat a écrit:

Lors de sa construction cette pile a du être modifiée suite à la venue d'un renard (encore lui).

A5


*** Skyscraper Spirit Wonder Llama ***

Hors ligne



#134 17-09-2014 19:26:23

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

Réglages en cours sur le pont R.Barre.

Les extrémités des tirants sont "dévissées" et des vérins permettent d'ajouter ou de soulager des contraintes.

http://www.pss-archi.eu/photos/membres/1062/l/1410974576dst.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1410974601qej.jpg
© Garbougnat

Hors ligne



#135 03-10-2014 13:37:42

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

Pont Schuman

Le Grand Lyon annonce une inauguration le 5/11.

https://twitter.com/grandlyon_mag/statu … 9097767937

Grand Lyon magazine (@grandlyon_mag) a tweeté à 3:52 PM on mer, oct. 01, 2014 :

L'inauguration du #pont Schuman aura lieu le 5 novembre à @villedelyon.
Les essais de charge ont débuté ce matin.


http://fourina.free.fr/PSS/articles/20141001TweetGrandLyonSchuman.jpg

Hors ligne



#136 17-10-2014 21:20:37

Chevapie
Membre
Date d'inscription: 13-02-2011
Messages: 15

Re: Grand Lyon - Les ponts et passerelles

Bonjour,

je suis depuis quelques années les sujets PSS sur Lyon et St Etienne. J'apprécie la qualité des contributions de ce forum (ajoutez à ça le faible flood et le langage utilisé comparé à la concurrence).
Je trouve du coup dommage d'avoir perdu du temps avec tout ces liens pour les poster seulement sur un autre forum d'urbanisme...

Des photos du pont Schuman donc :-)


En fin d'après midi aujourd'hui :

https://lut.im/7ABCVQ4l/xo8aBJs6

https://lut.im/TZQIwTTb/k9VnTnX3

https://lut.im/lItr3emz/zKMYKDjQ

https://lut.im/PhcBfSpZ/5BHwkSWp

https://lut.im/Nv2I7rNj/3v3qTDxH

Hors ligne



#137 17-10-2014 21:21:51

Chevapie
Membre
Date d'inscription: 13-02-2011
Messages: 15

Re: Grand Lyon - Les ponts et passerelles

De plus près ...

https://lut.im/0HrdxSrq/WllSGIPC

https://lut.im/JCN41Y6x/01rq0H3N

https://lut.im/5M6iphsD/QdVAOwA4

https://lut.im/tFQPJkeJ/I8sVc8Hv

https://lut.im/ZeYtGI5W/l3eXtNbL

https://lut.im/I2AuJN5V/ZacQeWjY

https://lut.im/9yKgKSUa/ZM5GYwnX

Hors ligne



#138 17-10-2014 21:23:05

Chevapie
Membre
Date d'inscription: 13-02-2011
Messages: 15

Re: Grand Lyon - Les ponts et passerelles

Des détails

Ici les gardes corps :
https://lut.im/DlvagJI8/AD8XunmH

L'éclairage sous la rambarde
https://lut.im/iHtZpPkQ/a2qSS1E8

Les bordures de pistes cyclables, qui ne devraient pas être aussi glissantes que je le craignais :
https://lut.im/nNIPpMCF/MEHuUYQW

Hors ligne



#139 17-10-2014 21:24:05

Chevapie
Membre
Date d'inscription: 13-02-2011
Messages: 15

Re: Grand Lyon - Les ponts et passerelles

Les arches

https://lut.im/1luoTQn2/VU57GlNU

https://lut.im/4fVndZMU/UzoE5zRx

https://lut.im/iLaPaRcq/WTqI8sj5

https://lut.im/HHmWhjqF/zmUxfPfq

https://lut.im/7sjxj7NK/Nvj4mWJi

https://lut.im/4FCwNutp/cxPI2aId

https://lut.im/7LFuKztd/bCv76jwB

Hors ligne



#140 17-10-2014 21:25:16

Chevapie
Membre
Date d'inscription: 13-02-2011
Messages: 15

Re: Grand Lyon - Les ponts et passerelles

Vues depuis la passerelle Masaryk -qui tremble incroyablement quand les voitures sont en mouvement-

https://lut.im/2h5DsDzQ/dmabE03h

https://lut.im/zoNDHIn0/XmheZPps

FIN

Hors ligne



#141 18-10-2014 02:09:55

PerfectShoot
Tour Phare
Date d'inscription: 08-10-2006
Messages: 5032
Immeubles: 2454
Photos: 1308

Re: Grand Lyon - Les ponts et passerelles

Bienvenue et merci pour les photos !!!  A7


Retrouvez mes photos de Tokyo, Kyoto, Osaka, Seoul, Hong-Kong, Singapour, Macau, Canton et bien d'autres villes asiatiques sur mon blog : http://objectif.seoul.over-blog.com/#

Bonne visite !

Hors ligne



#142 18-10-2014 15:17:46

le renard
Modérateur carnassier
Lieu: Lyon
Date d'inscription: 17-01-2006
Messages: 18945
Immeubles: 867
Photos: 1253
Site web

Re: Grand Lyon - Les ponts et passerelles

Un reportage complet. Merci et bienvenue également, Chevapie ! B6


*** Skyscraper Spirit Wonder Llama ***

Hors ligne



#143 20-10-2014 11:02:25

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

Bienvenue Chevapie.

Hors ligne



#144 20-10-2014 18:34:24

Chevapie
Membre
Date d'inscription: 13-02-2011
Messages: 15

Re: Grand Lyon - Les ponts et passerelles

Merci à tous et de rien pour le reportage.

Hors ligne



#145 05-02-2015 21:55:04

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

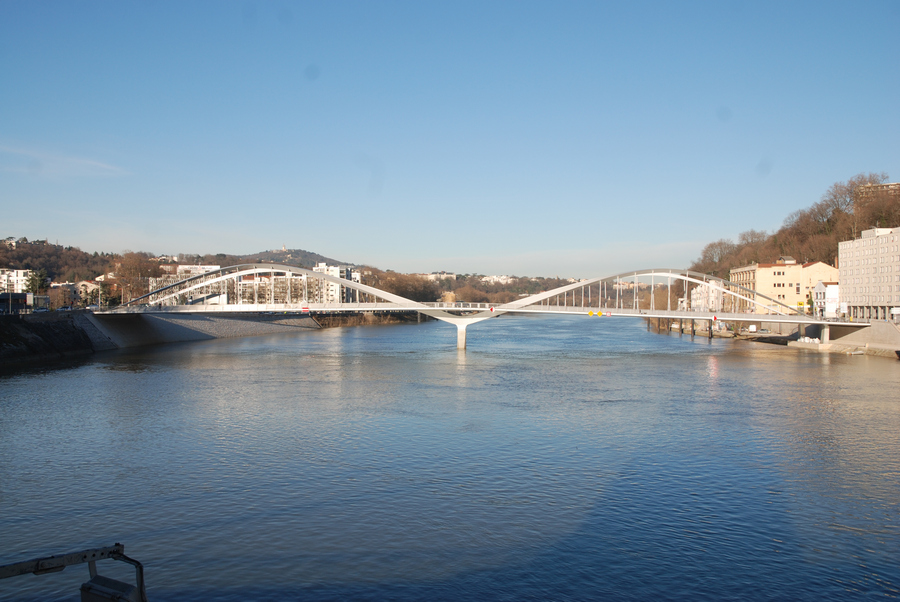

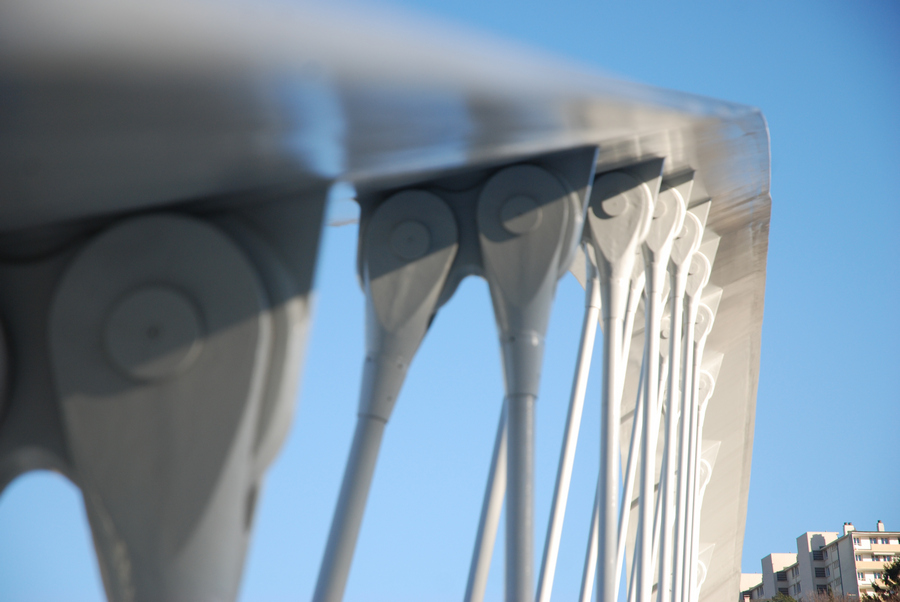

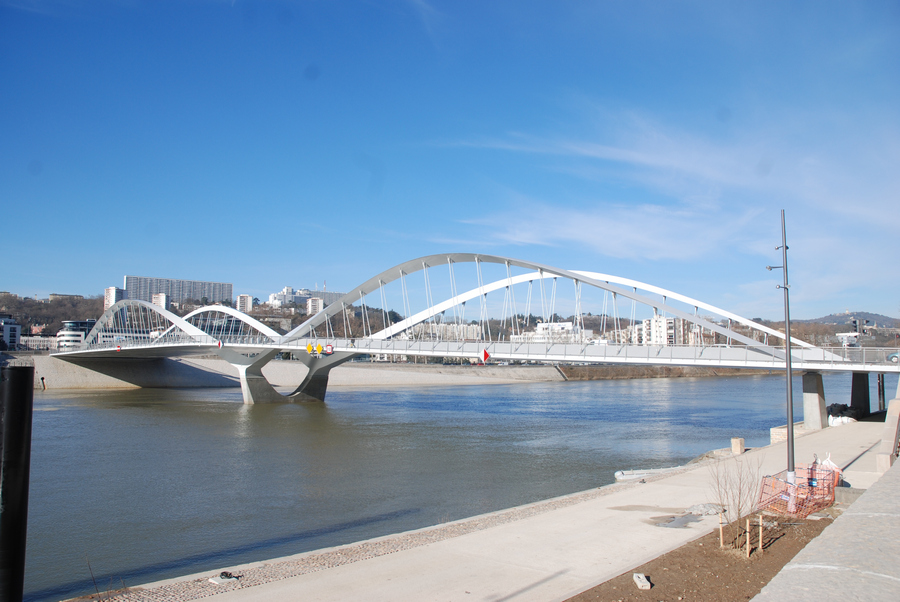

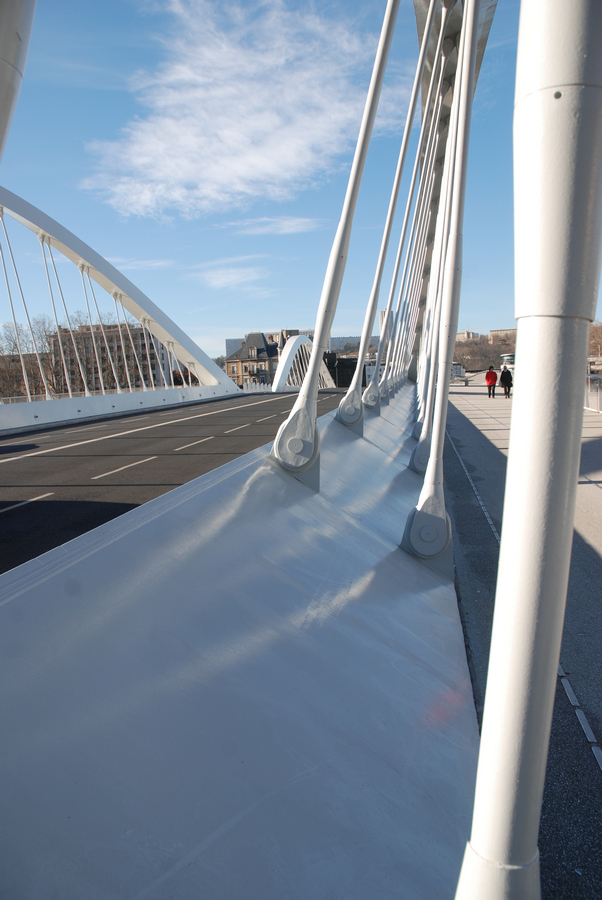

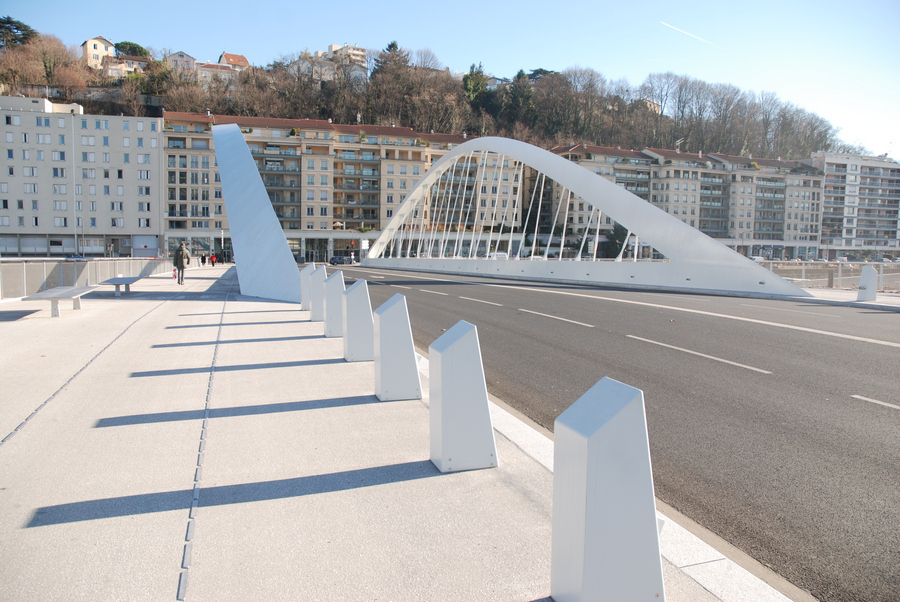

http://www.pss-archi.eu/photos/membres/1062/l/1423169290ayk.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169308vvt.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169324tsp.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169336smy.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169354fcp.jpg
© Garbougnat

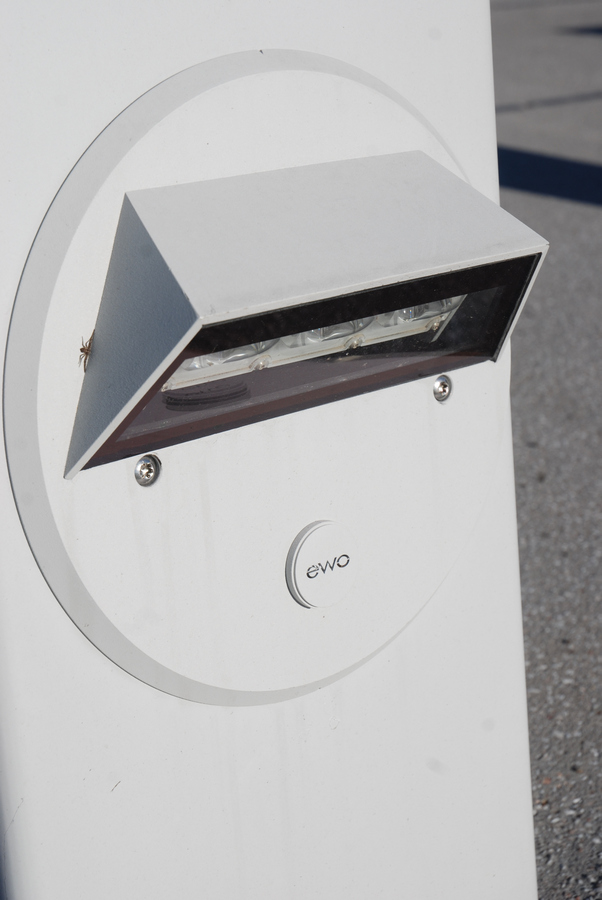

http://www.pss-archi.eu/photos/membres/1062/l/1423169449fpg.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169459afv.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169481rgy.jpg
© Garbougnat

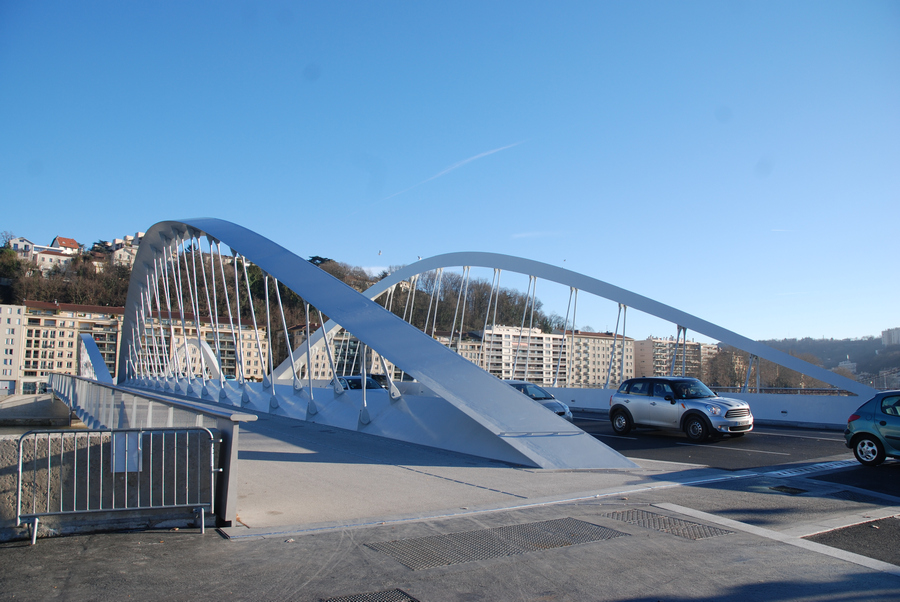

http://www.pss-archi.eu/photos/membres/1062/l/1423169491wqc.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169522uqm.jpg
© Garbougnat

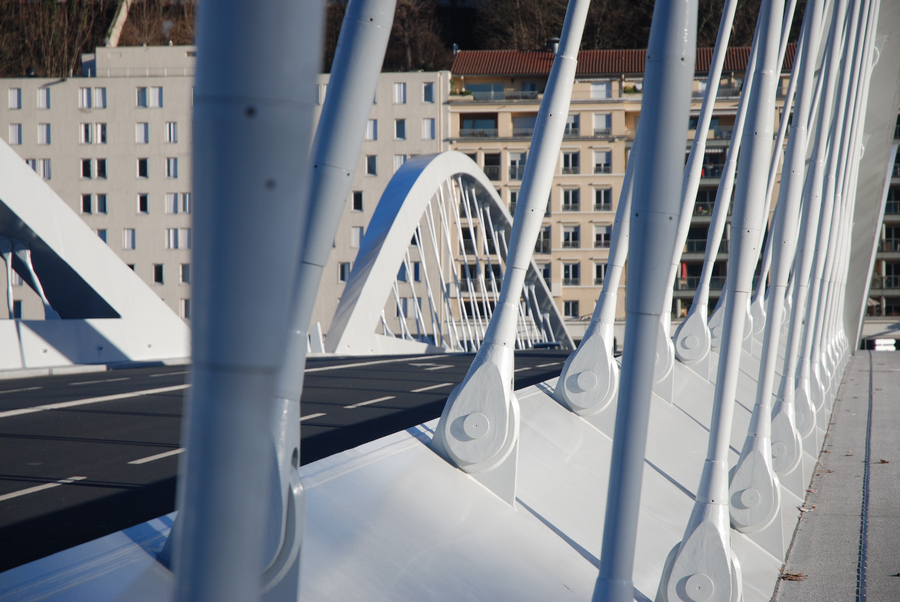

http://www.pss-archi.eu/photos/membres/1062/l/1423169537aml.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169546nmw.jpg
© Garbougnat

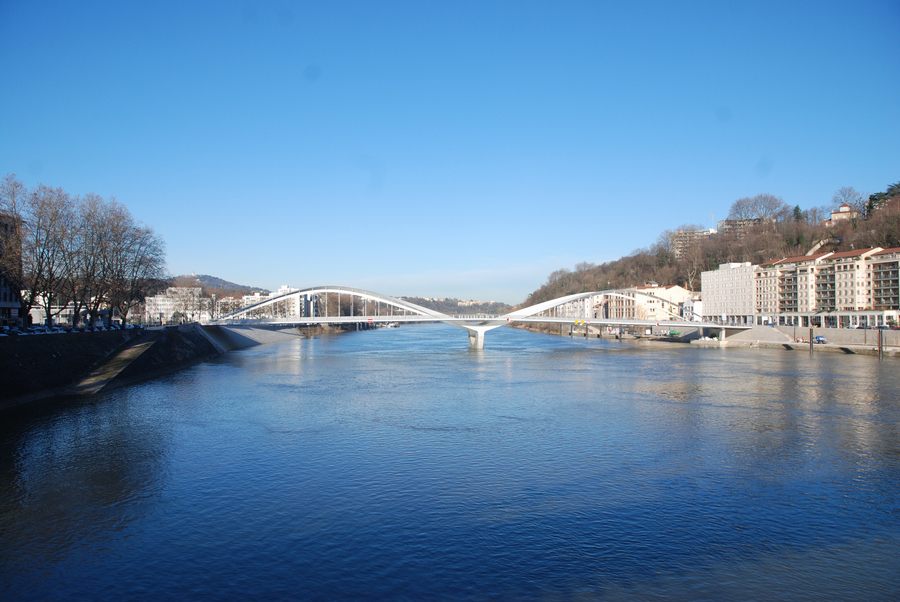

http://www.pss-archi.eu/photos/membres/1062/l/1423169570isl.jpg
© Garbougnat

http://www.pss-archi.eu/photos/membres/1062/l/1423169580pbp.jpg
© Garbougnat

Hors ligne



#146 02-09-2015 19:44:40

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

Souvenez vous il y a 2 ans ...

http://www.pss-archi.eu/forum/viewtopic … 76#p454476

http://www.leprogres.fr/rhone/2013/09/0 … re-a-bouge

Le pont Raymond-Barre est devant le musée des Confluences
Après avoir été repoussé trois fois, le déplacement du pont Raymond-Barre a débuté lundi à 18h30. La barge qui transporte le tablier du pont Raymond Barre est arrivée devant le Musée des Confluences


La mise en place et l’installation des câbles se déroulent actuellement et devrait prendre fin, demain aux alentours de midi.

La rotation et la mise en position de l'ouvrage, sont prévues dans le courant de l'après-midi.

Hors ligne



#147 17-04-2016 17:28:00

le renard
Modérateur carnassier
Lieu: Lyon
Date d'inscription: 17-01-2006
Messages: 18945
Immeubles: 867
Photos: 1253
Site web

Re: Grand Lyon - Les ponts et passerelles

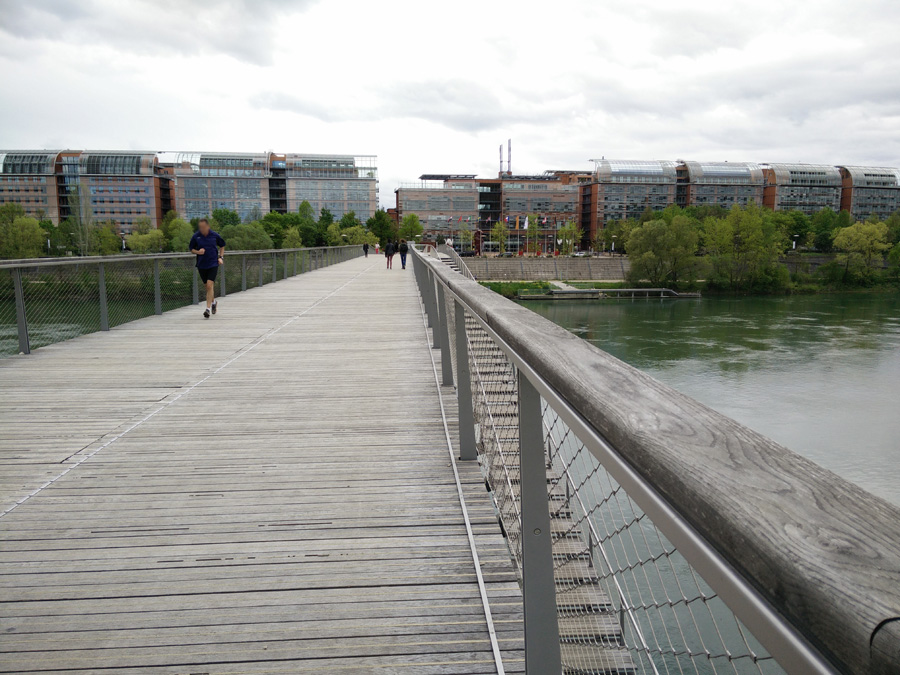

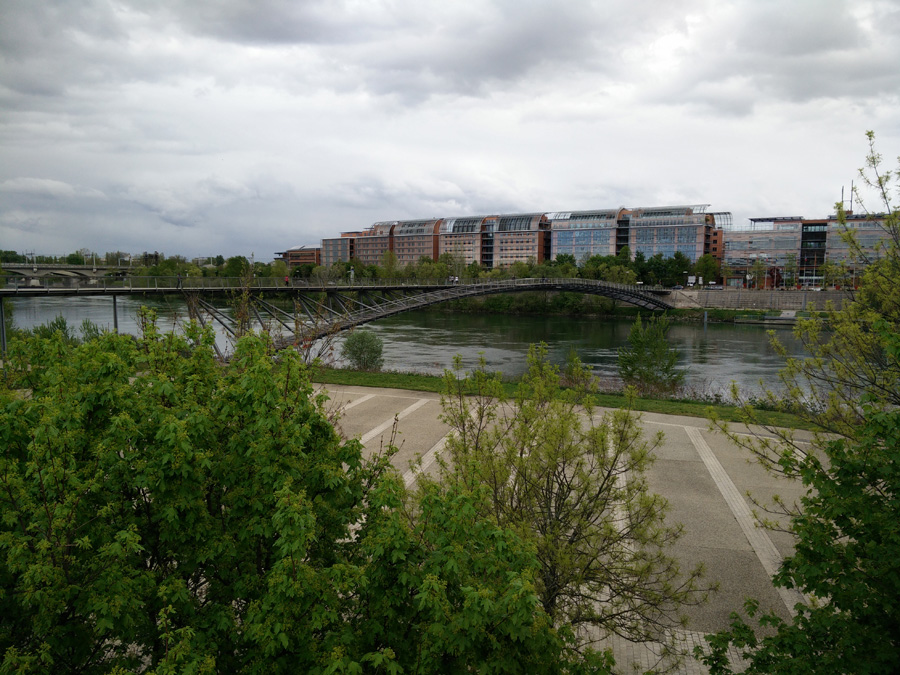

La Passerelle de la Paix fait désormais partie du paysage :

http://www.pss-archi.eu/photos/membres/427/l/1460906593ldx.jpg
© le renard
http://www.pss-archi.eu/photos/membres/427/l/1460906618uuq.jpg
© le renard


*** Skyscraper Spirit Wonder Llama ***

Artemis Fowl a aimé ce post.

Hors ligne



#148 18-09-2017 10:22:20

Garbougnat
Mod et nature
Lieu: on the road again
Date d'inscription: 10-10-2006
Messages: 9397
Immeubles: 695
Photos: 2107

Re: Grand Lyon - Les ponts et passerelles

Pont R.Barre

http://www.pss-archi.eu/photos/membres/1062/l/1505722652cts.jpg
© Garbougnat


xouxo a aimé ce post.

Hors ligne



#149 12-04-2023 17:00:30

Yoda59
Tour Phare
Lieu: Lille
Date d'inscription: 29-10-2017
Messages: 4655
Immeubles: 28
Photos: 257

Re: Grand Lyon - Les ponts et passerelles

Projet qui concerne aussi les mobilités douces, sujet où j'ai posté l'info, mais je fais aussi un renvoi ici car il s'agit bien d'une passerelle (consacrée aux piétons et vélos)

une nouvelle passerelle verra le jour au-dessus du Rhône entre Oullins et Gerland

https://www.pss-archi.eu/forum/viewtopi … 02#p871902


Garbougnat a aimé ce post.

Hors ligne





Pied de page du Forum

Powered by FluxBB

Copyright © 2006-2024 PSS
Mentions légalesQui sommes-nous ?Contact
